一、铸钢节点的特点:

1.造型美观、可塑性强、设计自由度大;

2.形状复杂、多分支:

3.体积和重量大:

4.均质性差。

二、铸钢节点结构形式

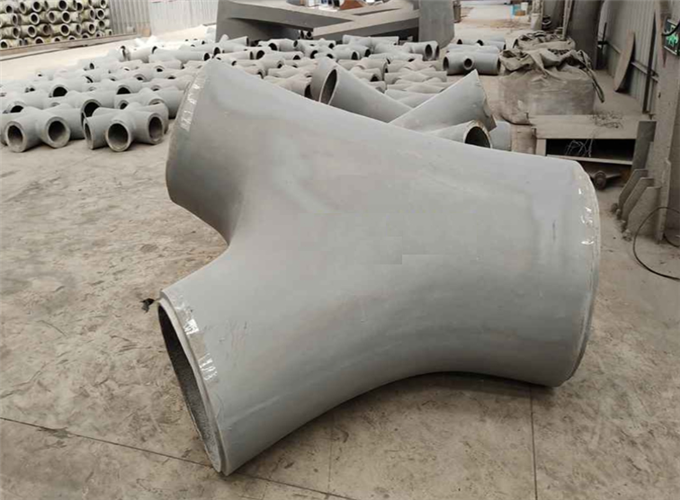

1.树型铸钢节点:用于主管与多支管相贯。

2.较接型铸钢节点:用于杆件端部和支座处。

3.混合型铸钢节点:上述两种铸钢节点组合。

4.球型铸钢节点:多管相贯于球。

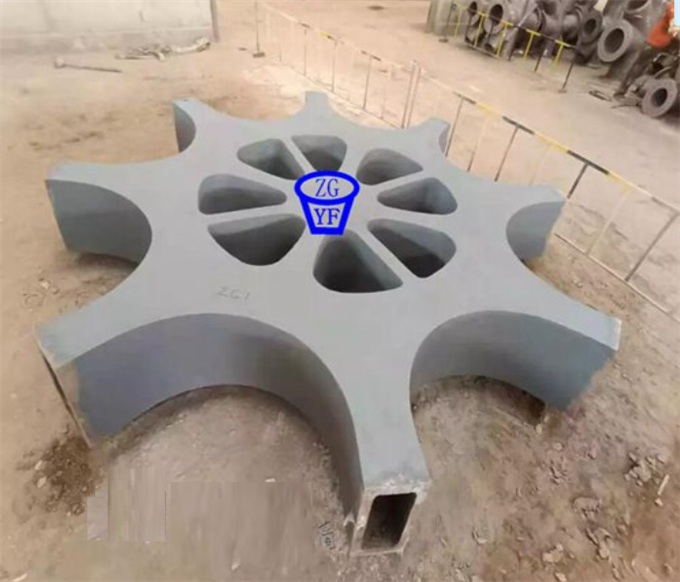

5.异形铸钢节点等。


三、铸钢节点设计

铸钢节点具有造型和受力复杂的特点。

1.造型设计:要考虑铸钢件铸造时的钢水流动性、壁厚敏感性,防止出现造型缺陷和粗大金属组织;

2.受力分析:要明确传力路线、受力状态和受力大小:采用ANSYS、MIDAS等有限元软件建立三维实体模型,施加受力载荷,进行铸钢节点受力分析,检查节点的变形和应力分布状况,找出受力薄弱地方和应力集中点,评估节点承载的安全性或对节点迨型及壁厚设计加以改进和完善。必要时需进行铸钢件足尺力学性能试验并与理论计算分析对比,以证明节点设计满足承载要求。

四、建筑钢结构用铸钢件材质

主要采用铸造低合金钢,常用标准:中国GB7659,牌号有ZG20SiMn等;日本JISG5102牌号有SCW480等;德国D1N17182标准严格,C元素及S、P有害元素的允许含量比其他标准均低,从而使铸钢件有更好的塑性、韧性和焊接性能。
