一、铸钢节点的特点：

1.造型美观、可塑性强、设计自由度大；

2.形状复杂、多分支：

3.体积和重量大：

4.均质性差。

二、铸钢节点结构形式

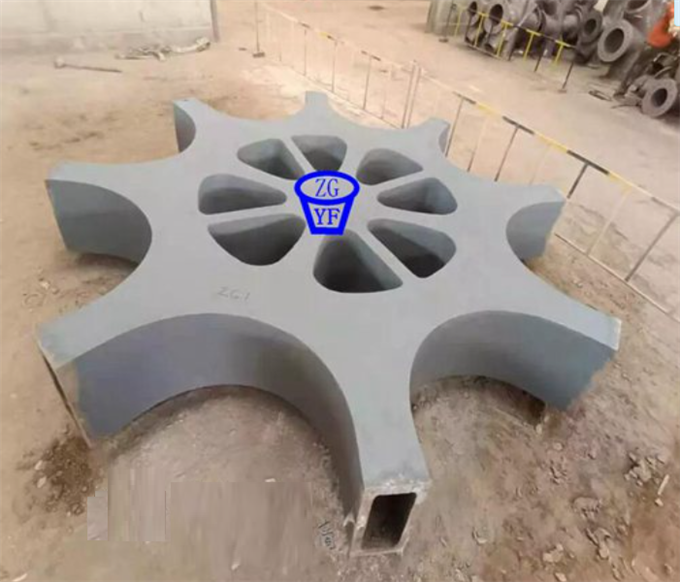

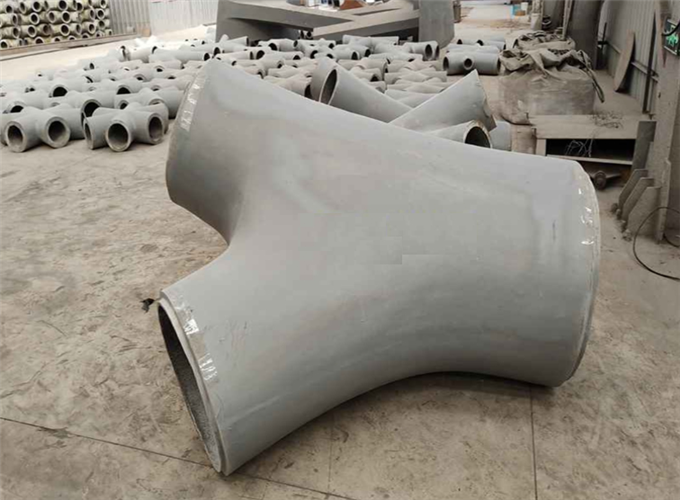

1.树型铸钢节点：用于主管与多支管相贯。

2.较接型铸钢节点：用于杆件端部和支座处。

3.混合型铸钢节点：上述两种铸钢节点组合。

4.球型铸钢节点：多管相贯于球。

5.异形铸钢节点等。

三、铸钢节点设计

铸钢节点具有造型和受力复杂的特点。

1.造型设计：要考虑铸钢件铸造时的钢水流动性、壁厚敏感性，防止出现造型缺陷和粗大金属组织；

2.受力分析：要明确传力路线、受力状态和受力大小：采用ANSYS、MIDAS等有限元软件建立三维实体模型，施加受力载荷，进行铸钢节点受力分析，检查节点的变形和应力分布状况，找出受力薄弱地方和应力集中点，评估节点承载的安全性或对节点迨型及壁厚设计加以改进和完善。必要时需进行铸钢件足尺力学性能试验并与理论计算分析对比，以证明节点设计满足承载要求。

四、建筑钢结构用铸钢件材质

主要采用铸造低合金钢，常用标准：中国GB7659,牌号有ZG20SiMn等；日本JISG5102牌号有SCW480等；德国D1N17182标准严格，C元素及S、P有害元素的允许含量比其他标准均低，从而使铸钢件有更好的塑性、韧性和焊接性能。
